Title Text:The other side of USB-C is rotationally symmetric except that the 3rd pin from the top is designated FIREWIRE TRIBUTE PIN.
Origin:https://xkcd.com/2317/

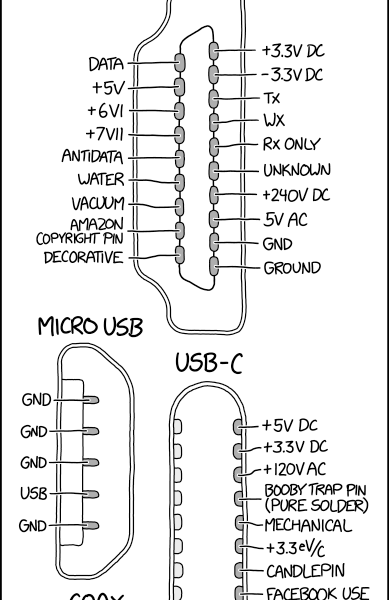

https://www.explainxkcd.com/wiki/index.php/2317:_Pinouts
引脚分配图
http://xkcd.in/comic?lg=cn&id=2317
电子连接器旨在传输信息和电力。甲引出线图描述了每个销诸如传送数据，传输功率，身体机能（键控）等。在此漫画有在连接器所使用的实际销荒谬替代的功能。引脚标签是对许多技术问题和属性的引用，此处可能未正确记录所有内容。
硬件爱好者对于看到这些通用连接器的统一规范可能会感到兴奋，但漫画当然很幽默。实际的图表如下：HDMI，Micro USB，USB-C。
HDMI接口[ 编辑]
| 标签 | 说明 | 销号 | 实际目的 |
|---|---|---|---|
| + 3.3V直流 | 3.3V是数字电子产品中的典型电压。“ +”表示相对于地的电压为正。 | 1个 | TMDS数据2+ |
| 数据 | 大多数数字通信电缆至少包含一根承载数据的电线。串行通信协议只有一条数据线。如果有多个数据引脚，通常会有一个更具描述性的名称。“数据”和“ 3.3V”为经验丰富的读者设置了普通引脚图的外观。 | 2 | TMDS Data2防护板 |
| -3.3V直流 | 过去，负电压使用更为频繁。但是，现代系统通常会从给定的正电压内部产生它们可能需要的任何负电压。这可能是挫折规范实施者在处理硬件怪癖时必须经历的一个参考：负电压非常异常，需要进行设计更改才能满足，但是无处不在的插头的设计者可以做任何他们想做的事情。 | 3 | TMDS数据2- |
| +5伏 | 5V是数字电子产品中的典型电压。“ +”表示相对于地为正的直流电压。V也是5的罗马数字。 | 4 | TMDS数据1+ |
| Tx | “ Tx”通常是指与“ Rx”（接收）相对的用于发送的引脚。 | 5 | TMDS Data1防护板 |
| + 6VI | V通常用于表示伏特，但是在这里，VI表示罗马数字6。（请参见引脚4） 在微电路电缆中通常不使用5以上的电压。 乘积VI（电压*电流）等于功率。 |
6 | TMDS数据1- |
| Wx | “ Tx” /“ Rx”方案中通常不存在“ Wx”。在天气预报社区中，Wx表示“天气”。 | 7 | TMDS数据0+ |
| + 7VII | V通常用于表示伏特，但在此，VII表示罗马数字7，从上方延续了该模式。 | 8 | TMDS Data0屏蔽 |
| 仅接收 | “ Rx”通常是指用于接收的引脚，而不是“ Tx”（发送）。此说明还可能与以下事实有关：大多数以太网设备可以根据需要自动交换Rx和Tx端口，以消除对交叉电缆的需求，并且可以插入旋转了1-2英寸的USB-C连接器180°。 另外，代表拉丁语“食谱”的“ Rx”是医疗处方的常见缩写。有些药物仅是处方药，或者说是“仅处方药”。 |
9 | TMDS数据0- |
| 反数据 | 一些端口使用差分信令，其中信号及其反相通过一对引脚（例如D +和D-）发送。组合信号对干扰更鲁棒。这将实践与幽默提及物质与反物质的概念混合在一起。当前没有反数据[ 需要引用 ]之类的东西。将来可能需要使用反数据引脚，作为量子通信连接器中的低熵或高熵源，以安全地处理数据。 | 10 | TMDS时钟+ |
| 未知 | 有时会包含额外的引脚以供将来使用；但是，通常会将它们标记为“保留”，以指出它们的用法尚未定义。使用“未知”表明该引脚是基于HDMI格式的不完全反向工程，而不是基于官方文档，或者官方文档中没有对此进行解释，并且该引脚的功能被保密。由设计它的人。 | 11 | TMDS时钟护罩 |
| 水 | 实验室和医院通常具有端口，可连接各种常用资源（氧气，水，燃料，真空）。 | 12 | TMDS时钟 |
| + 240V直流 | 这是指使用240V AC供电的重型家用和商用电器。此外，许多电缆规格都试图提供一种为设备供电的方法（PS / 2，USB，以太网供电），但是这些小型通信电缆通常仅承载直流电，而不承载交流电。高压电源有时仅用于小型通信连接器。可能有助于将电源线的电流保持在较低水平，以避免产生过多的热量。在HDMI电缆内使用+ 240V DC时，显示器将不再需要单独的电源插头。这类似于不超过60V的以太网供电，或者类似于ISDN（根据国家/地区而升高到110V），它可以帮助监视摄像机或电话仅使用一根连接电缆工作。但是，由于在这么小的电缆上施加了如此高的电压，短路可能会导致绝缘体和布线熔化，并突然释放出有毒烟雾。通过电阻R_short形成的短路产生的热功率为U²/ R_short，随电压的平方增加（而且更容易达到隔离的击穿电压）。然而， | 13 | CEC |
| 真空 | 实验室通常具有端口，可连接到各种耗材（氧气，水，燃料，真空）的常见来源。 | 14 | 保留（1.0-1.3a），实用程序（1.4+，可选） |
| 5V交流电 | 引脚通常向设备提供低压直流电。该引脚提供5V 交流电，通常不提供。交流电用于电气传输中，因为它可以升压至高电压以最大程度降低传输损耗，然后在负载之前降压至更有用的电压。像计算机中的逻辑电路需要直流电源。到处都有两种电源之间的转换将使变压器被嵌入到大多数现代设备中，这将花费额外的材料来制造，并且在转换中会损失大量的所有电能。两者都不是完全闻所未闻的：Commodore 64电源为主板的逻辑电路提供了两个DC。和交流电，用于为磁带机供电。 | 15 | SCL（用于DDC的I²C串行时钟） |
| 亚马逊版权图钉 | HDMI可以选择通过数字版权管理（DRM）方案（称为HDCP）进行保护。此引脚幽默地暗示存在针对亚马逊公司的另一种DRM方案，并嘲笑版权是HDMI协议的明确组成部分（尽管未将其分配给特定的引脚）。这可能是对芯片和电缆及其规格通常如何具有特定的奇怪添加或功能，以满足设计过程中投入的各个机构的要求的参考：此外，在进行逆向工程之后，发现在功能和功能方面存在许多奇怪的问题。做意外的特殊事情的硬件。 | 16 | SDA（用于DDC的I²C串行数据） |
| 地线 | GND通常是指引脚图上的“接地”。显然，这是正确的。 | 17 | DDC / CEC接地 |
| 装饰性 | 装饰元素是组件的一部分，仅出于美学目的而没有任何技术功能。这在连接器内部并不是特别有用，因为几乎没有人会看到它-但是，在HDMI中，插针14保留供将来在1.0-1.3a版本中使用（并且仅在1.4中指定为正式使用）。装饰针也是一种流行的珠宝。 | 18岁 | +5伏 |
| 地面 | 与引脚17（“ GND”）相比，该引脚似乎是同一接地引脚。但是，GND和地线的存在似乎意味着GND代表的不是标准的“地线”引脚。替代地，该引脚可以在土壤中提供“接地”电源（例如1293的“汤”电源插座）。某些系统在模拟和数字部分具有不同的依据，但通常会被诸如AGND之类的术语所消除。许多引脚具有多个接地或直流电源，没有明显的解释，在Randall的USB连接器上更为明显。 | 19 | 热插拔检测 |
所述HDMI接口使用4双屏蔽双绞线的连接器，与其他七个连接器一起。（双绞线表示一根导线与另一根导线缠绕在一起，使电流返回到原始设备，从而将电磁噪声降至最低。屏蔽是指将导线与导体缠绕在一起以吸收噪声能量。）其中三对用于数据传输（TMDS Data0，Data1和Data2），另一个是时钟。这些对占用三个引脚，因为其中一个是接地引脚，用于围绕每对导线的屏蔽。TMDS代表“ 最小化转换的差分信号 ”，也用于DVI标准。
DDC代表“显示数据通道”，并基于I²C串行标准。它用于允许发送设备了解接收设备可以接受的数据格式。
CEC代表“消费电子控制”，并应允许单个遥控器控制多个设备。
“热插拔检测”是指将电缆连接到已打开的设备的热插拔。理想情况下，设备应检测到电缆已插入并做出适当响应。
微型USB[ 编辑]
| 标签 | 说明 | 销号 | 实际目的 |
|---|---|---|---|
| 地线 | 接地针 | 1个 | +5伏 |
| 地线 | 第二个接地针 | 2 | 数据-（差分信令） |
| 地线 | 第三个接地针 | 3 | 数据+ |
| USB | 显然，此连接器中只有数据引脚。这可能是关于USB规范如何尝试将所有数据压缩到单个通道上的一种尝试，就好像它是一种软件协议一样，而不是专门设计物理电缆的结构以提供快速携带可能在其上流动的信息的能力。USB是类似于以太网的外部分组网络，但是使用全新设计，而没有重复使用以前的类似规格。具有讽刺意味的是，在实际的微型和微型USB标准中，此引脚未连接到电缆中的电线。 | 4 | On-The-Go ID，电缆中没有电线。 |
| 地线 | 第四个接地引脚。真正的微型USB除了金属插头外，还只有一个接地针。这是实际接地引脚的位置。 | 5 | 地面。 |
接地引脚通常在USB和其他引脚连接器上找到。完成电路至少需要一个接地，并且某些电缆使用多条接地线分配电流或支撑双绞线。但是，接地引脚多于数据引脚没有任何用处。因此，微型USB具有4个接地引脚和仅1个功能性的“ USB”引脚似乎很愚蠢。与标准的引脚排列图相反，它也没有提供太多有关“ USB”引脚功能的信息。该图还省略了真正的微型USB连接器中存在的+ 5V电源引脚，这会使大多数USB外设无法工作。
引脚的排序和计数可能是Monty Python的“垃圾邮件”草图的暗指，其中许多与垃圾邮件相关的菜单项之一是“垃圾邮件，垃圾邮件，垃圾邮件，鸡蛋和垃圾邮件”。
USB-C[ 编辑]
| 标签 | 说明 | 销号 | 实际目的 |
|---|---|---|---|
| + 5V直流 | 通用电子电源电压。 | A12 | 地面 |
| + 3.3V直流 | 另一个常见的电子设备提供电源电压。USB C型引脚上不存在该引脚，主要是因为电压太低而无法在引脚的电流限制下提供有用的功率。 | A11 | Rx2 +（用于超高速或备用模式的差分信号） |
| + 120V AC | 美国的住宅电源电压；它在电子连接器上的使用将是非常不寻常的，因为它会烧毁任何未加保护的晶体管逻辑电子设备，产生烟雾并将金属熔化在一起，从而可能无法去除电缆。但是，如此高的电压可能暗示了USB-C屏幕的高电压，类似的设备可能会要求获得高能量而又不超过电缆的电流限制。 | A10 | Rx2- |
| Boobytrap针（纯焊料） | 焊料是一种熔点低的金属合金（通常在360°C左右，但在特殊情况下可提供90°C至450°C或更高的熔点），用于将电子组件永久粘合在一起。大多数焊接材料都具有很好的延展性，因此对于连接器要永久改变其形状的力来说可能太容易了。除了焊料的电阻通常比铜的电阻高得多的事实外，在强电应力下的引脚可能会过热并熔化，从而将连接器粘结到其插座上，从而“捕获”插座。另外，将可能会稍微改变其形状的引脚直接置于高压引脚旁边，这意味着冒着将两个完全不同电压的两个电源轨意外连接在一起的危险（如发生的那样，可能导致低压轨中的过电压可能会断开电路）和某些Apple设备）。在这种情况下，+ 120V AC引脚可能能够提供足够的功率以实际熔合仅焊接引脚。这也可能是增加在电子安全领域的宣传的参考：爱好反向的工程师们已经找到了躲避微电路中熔断保险丝的方法已有一段时间了，这可以使用故障技术来防止熔丝重新编程。在这种情况下，+ 120V AC引脚可能能够提供足够的功率以实际熔合仅焊接引脚。这也可能是增加在电子安全领域的宣传的参考：爱好反向的工程师们已经找到了躲避微电路中熔断保险丝的方法已有一段时间了，这可以使用故障技术来防止熔丝重新编程。在这种情况下，+ 120V AC引脚可能能够提供足够的功率以实际熔合仅焊接引脚。这也可能是增加在电子安全领域的宣传的参考：爱好反向的工程师们已经找到了躲避微电路中熔断保险丝的方法已有一段时间了，这可以使用故障技术来防止熔丝重新编程。另一个问题是，任何人将电线焊接到该引脚的电缆侧所需的热量都会导致整个引脚融化并凝结，从而触发诱骗装置，并使该引脚消失，并可能使另一个引脚混乱针脚。 | A9 | VBUS（+ 5V） |
| 机械 | 所有连接器都包括用于确保电缆和端口之间牢固连接的部分。但是，通常这不是引脚的工作。在真正的USB C型连接器中，此任务由母连接器的中央舌头执行。它还可能暗示通过机械原理（例如扭矩或往复运动）传输能量或信号。 | A8 | SBU1（边带使用） |
| + 3.3eV /摄氏度 | 在引脚排列中看到的每库仑电子伏特是非常不寻常的单位。这些单元用于粒子物理学，但外观与常见的3.3V电源非常相似。这将是等效于大约1.60217662×10 -19伏的电位单位。因此，3.3eV / C为5.287183×10 -19伏，或略大于1/2大伏。对于大多数消费类电子设备而言，确定该电压与0伏之间的差将非常困难。也可以将其读取为+3.3 eV / c（每光速），在这种情况下，它的等效动量为5.3×10 -28 kg m / s，在高能物理学中，粒子的动量有时以MeV / c或GeV / c单位表示。 | A7 | D-（USB 2.0数据） |
| 烛台 | 兰德尔（Randall）正在对“ pin ”一词进行双关语，“ pin ”一词指的是电连接器销以及在保龄球中被击倒的东西。烛台保龄球是保龄球的一种形式。 | A6 | D + |
| Facebook使用 | 这意味着Facebook可以指定USB C型，并且有专用于其使用的引脚。考虑到Facebook的主要业务是Web技术，并且几乎不需要USB标准中的专用引脚，这可能看起来很奇怪，但是在电子产品中发现了很多后门。 | A5 | CC1（配置通道） |
| + 5V（正电子） | 正电子是电子的反物质对应物。因此，该引脚可提供+ 5V电压，但可通过向设备提供正电子而不是将电子吸收出去来实现。正电子不能通过正常物质导体传导，因为它们会消灭电子。 | A4 | VBUS（+ 5V） |
| 轮盘赌 | 大概和“ Chatroulette ”一样，该引脚的用途没有严格定义，而是留给偶然性。根据标题文字，该插针在连接器另一侧的对应部分是“ FireWire贡品插针”，因此当插针轮盘赌时，该电缆仅是真正旋转对称的（这是USB-C连接器的整个点）球落在相同的功能上。 | A3 | Tx1-（用于超高速或备用模式的差分信号） |
| 地线 | 接地引脚。通常表示为“ GND”。 | A2 | Tx1 + |
| 天空 | 参考接地针，这是指较大金属体上的公共接地。尽管通常认为天空与地面相反，但没有相应的“天空”销钉。 | A1 | 地线 |
| 火线致敬针 | 标题文字中： FireWire是Apple的IEEE 1394版本，它是一个6针连接器，具有接地针，电源针和两对数据针。它是USB的竞争对手，其数据速率比USB 2.0快，但现在不那么流行了，基本上已被Thunderbolt取代。大概是USB-C标准的作者（远远超过其数据速率）希望以某种方式来纪念它，尽管目前尚不清楚该引脚实际上是如何工作的。 | B3 | Tx2- |
USB C连接器的两侧分别标记为“ A”和“ B”。这些大多是旋转对称的。例如，B10和B11是Rx1，与A10和A11的Rx2相比，它是用于在超速模式下接收信息的独立双绞线。这提供了两个用于超高速的Rx / Tx对。CC1和SBU1镜像到CC2和SBU2。但是，D，VBUS和GND引脚已完美镜像。
仅记录了一半的USB-C引脚这一事实可能暗示了一种制造方式，该方式可以制造可旋转180°插入的连接器：使接收器仅使用引脚的右侧，并使发送器将左侧的发送器都连接因此，无论电缆旋转了180°，都正确连接了所有可能与某个功能匹配的引脚。但是，这样做将导致只有一对Rx / Tx对用于超高速。
哄[ 编辑]
甲同轴RF连接器具有两个接触件-一个销，并且所述屏蔽; 通常，整个连接器都标有该对携带的任何功能/信号。这里的笑话是标签在技术上是正确的（最正确的一种），但对最终用户不是很有用，因为它没有指定电压额定值，阻抗，连接器尺寸或有关电缆的其他有用信息。一些串行数据传输系统（例如以太网）早就使用同轴电缆作为一种低成本，可广泛使用的解决方案，但是其中大多数已过时。仍在广泛使用的普通同轴电缆是RG-6，通常用于在美国和加拿大提供卫星电视，有线电视和有线Internet服务。
